آشنایی استاندارد های فنر صنعتی

فنرهای صنعتی از مهم‌ترین قطعات مکانیکی در صنایع مختلف به شمار می‌روند و عملکرد صحیح بسیاری از تجهیزات به کیفیت و دقت ساخت آن‌ها وابسته است. از صنایع خودروسازی و نفت و گاز گرفته تا ماشین‌آلات صنعتی، تجهیزات پزشکی، صنایع ریلی و لوازم خانگی، همگی از انواع فنر استفاده می‌کنند.

به همین دلیل رعایت استاندارد های فنر صنعتی اهمیت بسیار زیادی دارد؛ زیرا این استانداردها تضمین می‌کنند که فنر از نظر ابعاد، جنس، استحکام، طول عمر و عملکرد، مطابق با الزامات فنی تولید شده باشد. در این مقاله با مهم‌ترین استاندارد های فنر صنعتی، کاربرد هر یک، استانداردهای مواد اولیه، روش‌های کنترل کیفیت و نکات مهم در انتخاب یک فنر استاندارد آشنا خواهید شد.

جهت دریافت راهنمایی و سفارش انواع فنر، کافی است با تولیدی تک‌فنر تماس بگیرید.

۰۲۱۳۳۹۲۰۳۷۸ – ۰۹۱۲۶۱۵۱۱۸۱

استاندارد های فنر صنعتی چیست؟

استاندارد های فنر صنعتی مجموعه‌ای از قوانین، دستورالعمل‌ها، مشخصات فنی و روش‌های آزمون هستند که برای طراحی، تولید، آزمایش و استفاده از انواع فنر تدوین شده‌اند. این استانداردها توسط سازمان‌های معتبر بین‌المللی تهیه می‌شوند تا تمامی تولیدکنندگان بتوانند محصولاتی با کیفیت یکنواخت و قابل اعتماد تولید کنند. رعایت این استانداردها موجب می‌شود فنر در شرایط کاری مختلف، عملکردی دقیق، ایمن و پایدار داشته باشد و احتمال شکست یا تغییر شکل زودهنگام آن به حداقل برسد.

چرا رعایت استاندارد های فنر صنعتی اهمیت دارد؟

استفاده از فنرهای استاندارد تنها یک انتخاب نیست، بلکه در بسیاری از صنایع یک الزام فنی محسوب می‌شود. مهم‌ترین مزایای رعایت استانداردها عبارت‌اند از:

• افزایش طول عمر قطعه
• جلوگیری از شکست ناگهانی فنر
• افزایش ایمنی تجهیزات
• کاهش هزینه‌های تعمیر و نگهداری
• بهبود عملکرد سیستم‌های مکانیکی
• یکنواخت بودن کیفیت در تولید انبوه
• امکان جایگزینی آسان قطعات
• کاهش خطاهای طراحی و مونتاژ

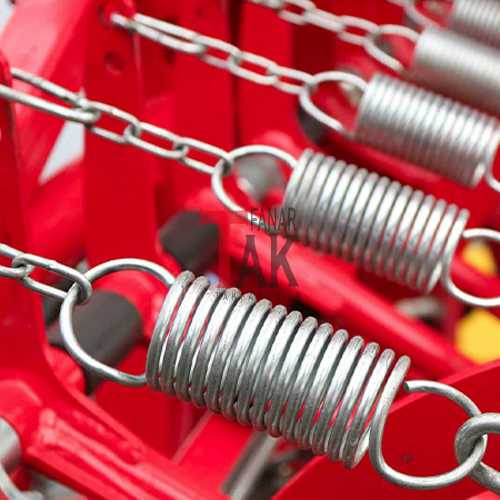

استاندارد های فنر صنعتی

مهم‌ترین استانداردهای بین‌المللی فنر صنعتی

سازمان‌های مختلفی در جهان مسئول تدوین استانداردهای مربوط به فنر هستند که هر کدام حوزه مشخصی را پوشش می‌دهند.

استاندارد DIN

استاندارد DIN توسط مؤسسه استاندارد آلمان تدوین شده و یکی از معتبرترین مراجع در صنعت فنرسازی است. بسیاری از کارخانه‌های تولیدکننده فنر در سراسر جهان محصولات خود را بر اساس این استاندارد تولید می‌کنند. این استانداردها ابعاد، تلرانس، ظرفیت بار، روش طراحی و ویژگی‌های مکانیکی فنر را مشخص می‌کنند.

از مهم‌ترین استانداردهای DIN می‌توان به موارد زیر اشاره کرد:

• DIN ۲۰۹۲ (محاسبات فنرهای فشاری)
• DIN ۲۰۹۳ (واشرهای بشقابی)
• DIN ۲۰۹۵ (تلرانس فنرهای فشاری)
• DIN ۲۰۹۶ (فنرهای کششی)
• DIN ۲۰۹۷ (فنرهای پیچشی)
• DIN ۲۰۹۸ (ابعاد و مشخصات فنی برخی فنرها)

استاندارد ISO

استانداردهای ISO توسط سازمان بین‌المللی استانداردسازی تدوین می‌شوند و در بسیاری از کشورهای جهان مورد استفاده قرار می‌گیرند. یکی از مهم‌ترین استانداردهای این حوزه، ISO 10243 است که مشخصات فنی فنرهای قالب (Die Springs) را تعیین می‌کند. این استاندارد رنگ‌بندی، ظرفیت بار، ابعاد و کلاس‌های مختلف فنرهای قالب را مشخص کرده و در صنایع قالب‌سازی کاربرد فراوانی دارد.

استاندارد ASTM

استانداردهای ASTM بیشتر بر مشخصات مواد اولیه مورد استفاده در تولید فنر تمرکز دارند. یکی از شناخته‌شده‌ترین آن‌ها، ASTM A228 است که مشخصات مفتول فولادی پرکربن (Music Wire) را تعیین می‌کند. این نوع مفتول به دلیل استحکام کششی بالا، مقاومت مناسب در برابر خستگی و کیفیت یکنواخت، یکی از رایج‌ترین مواد اولیه برای تولید فنرهای صنعتی محسوب می‌شود. علاوه بر این، استانداردهای دیگری از ASTM برای فولادهای آلیاژی، فولادهای ضدزنگ و روش‌های آزمون مکانیکی نیز مورد استفاده قرار می‌گیرند.

استاندارد EN

استانداردهای اروپایی EN نیز نقش مهمی در تولید فنر دارند. برای مثال استاندارد EN 13906 به طراحی و محاسبات فنرهای مارپیچی اختصاص دارد و روش‌های تعیین تنش، تغییر شکل، عمر خستگی و ضریب ایمنی را مشخص می‌کند. این استاندارد در بسیاری از پروژه‌های صنعتی اروپا به عنوان مرجع اصلی طراحی فنر شناخته می‌شود.

استاندارد مواد اولیه در تولید فنر

کیفیت مواد اولیه تأثیر مستقیمی بر عملکرد فنر دارد. حتی اگر طراحی به‌درستی انجام شده باشد، استفاده از فولاد نامناسب می‌تواند باعث کاهش عمر مفید فنر شود.

رایج‌ترین مواد اولیه مورد استفاده عبارت‌اند از:

• فولاد پرکربن
• فولاد آلیاژی کروم-وانادیوم
• فولاد کروم-سیلیسیم
• فولاد ضدزنگ (استنلس استیل)
• فولاد فنری مخصوص دمای بالا

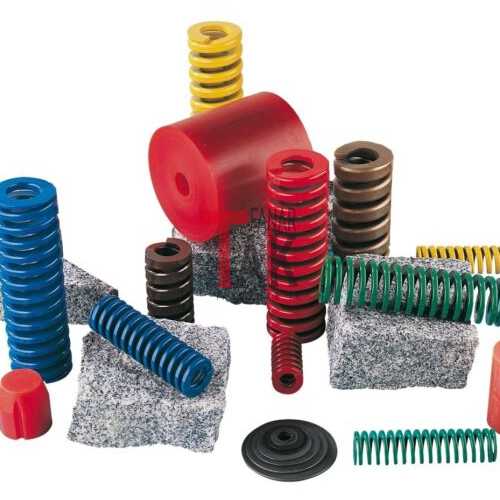

استاندارد های فنر صنعتی

استاندارد طراحی فنر صنعتی

یکی از مهم‌ترین بخش‌های استاندارد های فنر صنعتی مربوط به طراحی مهندسی فنر است. در این مرحله پارامترهایی مانند قطر سیم، قطر خارجی، قطر داخلی، تعداد حلقه‌های فعال، گام فنر، طول آزاد، میزان تغییر شکل مجاز، تنش برشی، ظرفیت تحمل بار و ضریب ایمنی محاسبه می‌شوند. رعایت این اصول باعث می‌شود فنر بتواند بار موردنظر را بدون تغییر شکل دائمی تحمل کند و در طول عمر کاری خود عملکردی پایدار داشته باشد.

مهم‌ترین آزمون‌های استاندارد فنر

آزمون بار (Load Test)

در این آزمایش میزان نیروی موردنیاز برای فشرده یا کشیده شدن فنر اندازه‌گیری می‌شود. نتایج این آزمون باید با مقادیر طراحی شده مطابقت داشته باشد. اختلاف بیش از حد مجاز نشان‌دهنده وجود ایراد در طراحی یا فرآیند تولید است.

آزمون خستگی (Fatigue Test)

بیشتر فنرهای صنعتی در طول عمر خود میلیون‌ها بار تحت بارگذاری قرار می‌گیرند. آزمون خستگی میزان مقاومت فنر در برابر بارگذاری‌های مکرر را بررسی می‌کند و یکی از مهم‌ترین بخش‌های استاندارد های فنر صنعتی محسوب می‌شود. فنری که در این آزمون عملکرد مناسبی داشته باشد، عمر کاری بیشتری خواهد داشت و احتمال شکست ناگهانی آن کاهش می‌یابد.

آزمون تغییر شکل دائمی

در این آزمایش، فنر تحت بار مشخص قرار می‌گیرد و پس از برداشتن نیرو، طول آزاد آن اندازه‌گیری می‌شود. اگر فنر به حالت اولیه بازنگردد یا تغییر شکل دائمی داشته باشد، کیفیت آن قابل قبول نیست.

آزمون سختی

سختی فولاد فنر معمولاً با روش‌های راکول یا ویکرز اندازه‌گیری می‌شود. این آزمون نشان می‌دهد عملیات حرارتی به‌درستی انجام شده است یا خیر.

مقایسه مهم‌ترین استانداردهای فنر صنعتی

چگونه یک فنر استاندارد را تشخیص دهیم؟

هنگام خرید فنر صنعتی بهتر است به نکات زیر توجه کنید:

• تولیدکننده معتبر باشد.
• مواد اولیه دارای مشخصات فنی استاندارد باشند.
• ابعاد فنر دقیق و یکنواخت باشد.
• سطح فنر فاقد ترک، زنگ‌زدگی یا پلیسه باشد.
• عملیات حرارتی به‌درستی انجام شده باشد.
• نتایج آزمون‌های کنترل کیفیت قابل ارائه باشد.
• محصول مطابق استانداردهای بین‌المللی تولید شده باشد.

گروه صنعتی تک فنر؛ تولیدکننده انواع فنر مطابق استانداردهای روز

اگر به دنبال تولید انواع فنر با کیفیت بالا و مطابق با استاندارد های فنر صنعتی هستید، گروه صنعتی تک فنر یکی از مجموعه‌های باسابقه در این حوزه است. این مجموعه با بهره‌گیری از ماشین‌آلات پیشرفته، نیروی متخصص و استفاده از مواد اولیه باکیفیت، انواع فنرهای فشاری، کششی، پیچشی، فرمینگ، شاخکی، حلزونی و سایر قطعات فنری را به‌صورت سفارشی و انبوه تولید می‌کند.

در تک فنر، تمامی مراحل از طراحی اولیه تا تولید و کنترل کیفیت با دقت انجام می‌شود تا محصول نهایی از نظر ابعاد، استحکام، دوام و عملکرد، پاسخگوی نیاز صنایع مختلف باشد. همچنین امکان ساخت فنر بر اساس نقشه، نمونه یا مشخصات فنی مشتری برای کاربردهای گوناگون صنعتی فراهم است.

سوالات متداول

استاندارد های فنر صنعتی چیست؟

استاندارد های فنر صنعتی مجموعه‌ای از دستورالعمل‌ها و مشخصات فنی هستند که نحوه طراحی، تولید، آزمایش و کنترل کیفیت انواع فنر را تعیین می‌کنند تا محصول نهایی از کیفیت، ایمنی و دوام مطلوب برخوردار باشد.

مهم‌ترین استانداردهای بین‌المللی فنر کدام‌اند؟

مهم‌ترین استانداردهای مورد استفاده در صنعت فنرسازی شامل DIN، ISO، ASTM و EN هستند که هر کدام بخش‌های مختلفی مانند طراحی، مواد اولیه، تلرانس‌ها، آزمون‌ها و کنترل کیفیت را پوشش می‌دهند.

چرا رعایت استاندارد های فنر صنعتی اهمیت دارد؟

رعایت این استانداردها باعث افزایش طول عمر فنر، جلوگیری از شکست زودرس، بهبود عملکرد تجهیزات، کاهش هزینه‌های تعمیر و نگهداری و افزایش ایمنی در کاربردهای صنعتی می‌شود.

استاندارد ASTM A228 مربوط به چیست؟

استاندارد ASTM A228 مشخصات فنی مفتول فولادی پرکربن (Music Wire) مورد استفاده در تولید بسیاری از فنرهای صنعتی را تعیین می‌کند و یکی از پرکاربردترین استانداردهای مواد اولیه در صنعت فنرسازی است.

استاندارد ISO ۱۰۲۴۳ برای چه نوع فنری استفاده می‌شود؟

این استاندارد مخصوص فنرهای قالب (Die Springs) است و مشخصاتی مانند ابعاد، ظرفیت بار، کلاس‌بندی و رنگ‌بندی این نوع فنرها را تعیین می‌کند.

هنگام خرید فنر صنعتی به چه نکاتی باید توجه کنیم؟

برای انتخاب یک فنر مناسب باید به جنس مواد اولیه، نوع فنر، ظرفیت تحمل بار، دقت ابعادی، عملیات حرارتی، آزمون‌های کنترل کیفیت و اعتبار تولیدکننده توجه داشته باشید تا محصولی مطابق استانداردهای صنعتی دریافت کنید.

مشاهده حُجره اینترنتی این مجموعه:

takfanar

سخن پایانی

رعایت استاندارد های فنر صنعتی یکی از مهم‌ترین عوامل تولید فنرهای باکیفیت، ایمن و بادوام است. استانداردهایی مانند DIN، ISO، ASTM و EN، چارچوب مشخصی برای انتخاب مواد اولیه، طراحی، تولید، عملیات حرارتی، کنترل کیفیت و آزمون‌های عملکردی ارائه می‌کنند. استفاده از این استانداردها موجب افزایش عمر مفید فنر، کاهش هزینه‌های نگهداری، بهبود عملکرد تجهیزات و افزایش ایمنی سیستم‌های صنعتی می‌شود.

در زمان خرید یا سفارش فنر، علاوه بر توجه به مشخصات فنی، بهتر است تولیدکننده‌ای را انتخاب کنید که فرآیندهای تولید خود را مطابق استانداردهای معتبر جهانی انجام دهد. این موضوع نقش مهمی در کیفیت نهایی محصول و عملکرد بلندمدت تجهیزات خواهد داشت.
