معرفی انواع فنر فشاری
فنر فشاری یکی از مهم‌ترین و پرکاربردترین قطعات مکانیکی در صنایع مختلف محسوب می‌شود. از صنایع سنگین و ماشین‌آلات صنعتی گرفته تا لوازم خانگی و تجهیزات دقیق، همگی به نوعی از انواع فنر فشاری استفاده می‌کنند. اهمیت این قطعه به حدی است که انتخاب نادرست آن می‌تواند باعث کاهش راندمان دستگاه، افزایش استهلاک قطعات و حتی ایجاد خطرات ایمنی شود.
در این مقاله قصد داریم به‌صورت جامع و کاربردی، فنر فشاری را معرفی کرده و به بررسی کامل انواع فنر فشاری، ساختار، عملکرد، کاربردها، متریال ساخت، مزایا و نکات مهم در انتخاب آن بپردازیم. اگر قصد خرید، طراحی یا استفاده از فنر فشاری را دارید، این راهنما می‌تواند منبعی کامل برای شما باشد.
جهت دریافت راهنمایی و سفارش انواع فنر، کافی است با تولیدی تک‌فنر تماس بگیرید.
فنر فشاری چیست؟
فنر فشاری نوعی قطعه مکانیکی ارتجاعی است که برای تحمل نیروی فشاری و ذخیره انرژی مکانیکی طراحی می شود. این فنر معمولا به شکل مارپیچ ساخته شده و زمانی که نیرویی در راستای محور آن وارد شود، طول آن کاهش پیدا می کند. پس از برداشته شدن نیرو، فنر تلاش می کند به طول اولیه خود بازگردد و در نتیجه نیروی بازگرداننده ایجاد می کند.
عملکرد فنر فشاری به مشخصات هندسی و جنس آن وابسته است. قطر سیم، قطر خارجی و داخلی، طول آزاد، تعداد دورها، گام فنر و نوع فولاد یا آلیاژ مورد استفاده، همگی در میزان نیروی قابل تحمل و رفتار فنر تاثیر دارند. به همین دلیل نمی توان تنها بر اساس ظاهر، یک فنر را برای هر کاربردی مناسب دانست و انتخاب آن باید متناسب با شرایط کاری انجام شود.
فنر فشاری در مدل های مختلفی تولید می شود و بسته به طراحی می تواند برای تحمل بارهای سبک، متوسط یا سنگین مورد استفاده قرار گیرد. از فنر فشاری کوچک در تجهیزات ظریف و مکانیزم های دقیق گرفته تا فنر فشاری صنعتی برای ماشین آلات و قالب ها، هر مدل باید بر اساس نیاز واقعی سیستم انتخاب شود.
انواع فنر فشاری

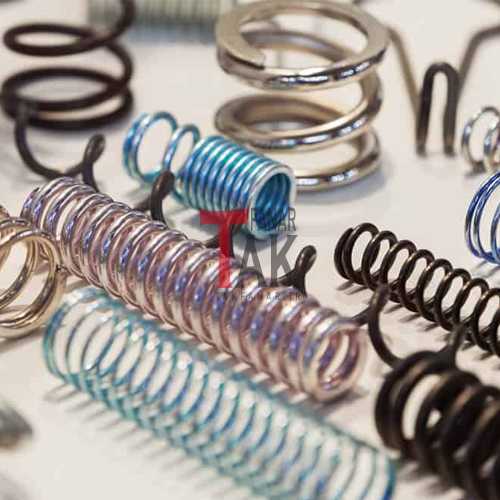

معرفی انواع فنر فشاری
انواع فنر فشاری را می توان بر اساس شکل هندسی، نحوه قرارگیری حلقه ها، قطر فنر و شرایط عملکرد دسته بندی کرد. هر طراحی برای شرایط مشخصی مناسب است و نمی توان یک مدل را برای تمام تجهیزات به کار برد. برای مثال، در محیطی که فضای نصب محدود است ممکن است فنر کونیک انتخاب مناسب تری باشد، در حالی که برای کاربردهای عمومی، فنر استوانه ای گزینه متداول تری است.
انتخاب بین انواع فنر فشاری باید بر اساس عواملی مانند نیروی مورد نیاز، طول فشرده و آزاد، فضای نصب، تعداد سیکل کاری، دمای محیط و نوع بار انجام شود.
۱. فنر فشاری استوانه‌ای (فنر لول)
فنر فشاری استوانه‌ای یا فنر لول، رایج‌ترین نوع فنر فشاری است. در این فنر، قطر خارجی در تمام طول فنر ثابت است و همین موضوع باعث توزیع یکنواخت نیرو می‌شود.
- ویژگی‌ها:
طراحی ساده و اقتصادی
مقاومت بالا در برابر فشار
قابلیت استفاده در طیف وسیعی از کاربردها - کاربردها:
سیستم تعلیق خودروهای سواری و سنگین
ماشین‌آلات صنعتی
تجهیزات مکانیکی عمومی
۲. فنر فشاری کونیک (کله‌قندی)
فنر فشاری کونیک دارای قطر متغیر است؛ به‌طوری که یک سر آن بزرگ‌تر و سر دیگر کوچک‌تر می‌باشد. به دلیل ظاهر خاص، به آن فنر کله‌قندی نیز گفته می‌شود.
- مزایا:
اشغال فضای کمتر
کاهش احتمال کمانش
پایداری بیشتر در حین عملکرد - کاربردها:
دستگاه‌های دقیق صنعتی
مکانیزم‌هایی با محدودیت فضا
تجهیزات حساس به تعادل نیرو
۳. فنر فشاری بشکه‌ای
در این نوع از فنر فشاری، قطر فنر در قسمت میانی بیشتر از دو سر آن است. این طراحی باعث افزایش ثبات و کاهش انحراف فنر در هنگام فشرده شدن می‌شود.
- ویژگی‌ها و کاربردها:
کاهش خم‌شدگی جانبی
مناسب برای بارهای نامتقارن
استفاده در ماشین‌آلات خاص صنعتی
۴. فنر فشاری با گام متغیر
فنر فشاری با گام متغیر دارای فاصله حلقه‌های متفاوت در طول فنر است. این ویژگی باعث می‌شود فنر در مراحل مختلف فشرده‌سازی، رفتار متفاوتی داشته باشد.
- کاربردها:
سیستم‌های جذب ضربه
مکانیزم‌های کنترلی
تجهیزات با نیاز به نیروی تدریجی
متریال مورد استفاده در انواع فنر فشاری
جنس فنر فشاری تأثیر مستقیمی بر طول عمر، مقاومت و عملکرد آن دارد. متداول‌ترین متریال‌های مورد استفاده عبارت‌اند از:
فولاد فنری
استنلس استیل (ضدزنگ)
آلیاژهای مقاوم به حرارت
آلیاژهای مقاوم به خوردگی
انتخاب متریال مناسب به شرایط کاری مانند دما، رطوبت، فشار و محیط نصب بستگی دارد.
بیشتر بخوانید:
تفاوت فنر فشاری با سایر انواع فنر
یکی از سؤالات رایج در صنعت، تفاوت فنر فشاری با سایر فنرهاست:
فنر فشاری: تحت فشار عمل می‌کند و کوتاه می‌شود
فنر کششی: تحت کشش قرار می‌گیرد و انرژی ذخیره می‌کند
فنر پیچشی: با پیچش و گشتاور کار می‌کند
هرکدام از این فنرها کاربرد خاص خود را دارند، اما فنر فشاری به دلیل توان تحمل بار بالا و پایداری مناسب، انتخاب اول بسیاری از صنایع است.
کاربرد انواع فنر فشاری در صنعت
انواع فنر فشاری با توجه به اندازه، ظرفیت تحمل نیرو و نوع طراحی، در طیف وسیعی از تجهیزات مورد استفاده قرار می گیرند. در ماشین آلات صنعتی، این قطعات می توانند برای ایجاد نیروی بازگشت، کنترل حرکت قطعات، جذب ضربه و حفظ فشار بین اجزای مکانیکی به کار بروند. در قالب های صنعتی و تجهیزات پرس نیز انتخاب فنر مناسب برای تحمل تعداد بالای سیکل کاری اهمیت زیادی دارد.
در صنعت خودرو، فنرهای فشاری در بخش های مختلفی از سیستم های مکانیکی و کنترلی کاربرد دارند. تجهیزات پزشکی، ابزار دقیق، لوازم خانگی، تجهیزات الکترومکانیکی و برخی سیستم های ایمنی نیز از فنرهای فشاری در ابعاد و مشخصات متفاوت استفاده می کنند.
در کاربردهای سنگین، معمولا از فنر فشاری صنعتی با طراحی و متریال متناسب با بار کاری استفاده می شود. در مقابل، مکانیزم های ظریف ممکن است به فنر فشاری کوچک با ابعاد دقیق و نیروی کمتر نیاز داشته باشند. بنابراین کاربرد فنر به تنهایی معیار انتخاب نیست و مشخصات فنی مجموعه نیز باید بررسی شود.
ساختار فنر فشاری و نحوه عملکرد آن
فنرهای فشاری معمولاً دارای ساختاری مارپیچی هستند و از سیم‌های فلزی با آلیاژهای خاص ساخته می‌شوند. حلقه‌های فنر به‌گونه‌ای طراحی شده‌اند که هنگام اعمال فشار، به یکدیگر نزدیک شده و طول فنر کاهش یابد.
مراحل عملکرد فنر فشاری:
۱. اعمال نیرو یا فشار خارجی
۲. فشرده شدن حلقه‌ها
۳. ذخیره انرژی پتانسیل در فنر
۴. آزاد شدن فنر و بازگشت به طول اولیه
این عملکرد ساده اما دقیق، باعث شده است که انواع فنر فشاری در مکانیزم‌های حساس و سیستم‌های سنگین به‌کار گرفته شوند.

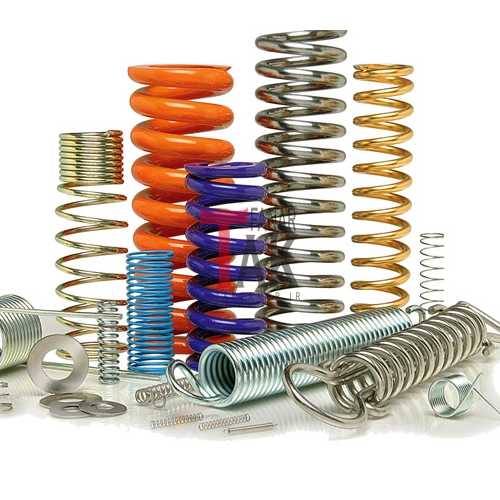

انواع فنر فشاری
مزایای استفاده از فنرهای فشاری
فنرهای فشاری با جذب ضربه، کنترل نیرو و حرکت و کاهش لرزش می توانند به کاهش استهلاک و افزایش عمر مفید تجهیزات کمک کنند. همچنین استفاده صحیح از این قطعات، عملکرد و ایمنی سیستم های مکانیکی را بهبود می دهد.
نکات مهم در انتخاب فنر فشاری مناسب
برای انتخاب فنر فشاری مناسب باید میزان نیروی مورد نیاز، فضای نصب، نوع کاربرد، شرایط محیطی و تعداد سیکل کاری را در نظر گرفت. انتخاب نادرست فنر می تواند باعث کاهش عملکرد، افزایش استهلاک و خرابی زودهنگام تجهیزات شود.
بیشتر بخوانید:
سوالات متداول درباره فنر فشاری
فنر فشاری صنعتی بیشتر در چه صنایعی استفاده می شود؟
فنر فشاری صنعتی در ماشین آلات، تجهیزات تولیدی، قالب سازی، دستگاه های پرس، خطوط تولید و بسیاری از مکانیزم های مکانیکی استفاده می شود. این فنرها بر اساس میزان نیرو، تعداد سیکل کاری و شرایط محیطی انتخاب می شوند.
برای خرید فنر فشاری قوی به چه نکاتی توجه کنیم؟
برای خرید فنر فشاری قوی باید عواملی مانند قطر سیم، قطر فنر، طول آزاد، تعداد دور، میزان فشردگی و جنس فنر بررسی شود. انتخاب فنر صرفا بر اساس ضخامت یا ظاهر آن نمی تواند ظرفیت واقعی فنر را مشخص کند.
فنر فشاری کوچک چه کاربردی دارد؟
فنر فشاری کوچک برای مکانیزم هایی که فضای نصب محدودی دارند یا به نیروی کنترل شده نیاز دارند استفاده می شود. تجهیزات دقیق، ابزارهای مکانیکی، قطعات الکترومکانیکی و برخی لوازم خانگی از کاربردهای این نوع فنر هستند.
جنس مناسب برای ساخت فنر فشاری چیست؟
جنس فنر به شرایط کاری آن بستگی دارد. فولادهای فنری برای بسیاری از کاربردهای عمومی و صنعتی استفاده می شوند و در محیط های مرطوب یا خورنده می توان از فولاد زنگ نزن و آلیاژهای مناسب استفاده کرد.
هنگام سفارش فنر فشاری چه اطلاعاتی باید ارائه شود؟
برای سفارش دقیق بهتر است قطر سیم، قطر داخلی یا خارجی، طول آزاد، تعداد دور، طول فشرده، نیروی مورد نیاز و شرایط محیطی اعلام شود. در صورتی که این اطلاعات در دسترس نباشد، ارائه نمونه قدیمی یا نقشه قطعه می تواند به ساخت فنر مناسب کمک کند.
مشاهده حُجره اینترنتی این مجموعه:
سخن پایانی
فنر فشاری به‌عنوان یکی از مهم‌ترین اجزای مکانیکی، نقش حیاتی در ذخیره انرژی، کنترل نیرو، جذب ضربه و افزایش ایمنی در سیستم‌های مختلف صنعتی و غیرصنعتی ایفا می‌کند و به همین دلیل شناخت دقیق انواع فنر فشاری اهمیت ویژه‌ای دارد. همان‌طور که در این مقاله بررسی شد، فنرهای فشاری بر اساس شکل و طراحی به انواعی مانند فنر فشاری استوانه‌ای (لول)، کونیک یا کله‌قندی، بشکه‌ای و فنر فشاری با گام متغیر تقسیم می‌شوند که هرکدام متناسب با شرایط کاری، فضای نصب و میزان نیروی مورد نیاز، کاربرد خاص خود را دارند.
علاوه بر نوع طراحی، عواملی مانند جنس فنر، تعداد سیکل کاری، شرایط محیطی، میزان فشار قابل تحمل و دقت عملکرد نیز تأثیر مستقیمی بر انتخاب فنر فش، کاهش است. انتخاب صحیح از میان انواع فنر فشاری باعث افزایش راندمان تجهیزات، کاهش استهلاک قطعات، افزایش طول عمر سیستم و کاهش هزینه‌های تعمیر و نگهداری می‌شود؛ درحالی‌که انتخاب نادرست می‌تواند عملکرد کل مجموعه را تحت تأثیر قرار دهد.
