آموزش کامل تعمیر سیم جمع کن جاروبرقی
تعمیر سیم جمع کن جاروبرقی یکی از تعمیرات رایج در جاروبرقی ها است، زیرا این بخش به دلیل استفاده مداوم، کشیدن بیش از حد سیم یا فرسودگی قطعات داخلی ممکن است دچار مشکل شود. گاهی سیم به طور کامل جمع نمی شود، گاهی فنر از جای خود خارج می شود و در بعضی موارد نیز مشکل از پلاتین ها و اتصالات الکتریکی است. تشخیص درست علت خرابی می تواند از تعویض غیرضروری کل سیم جمع کن جلوگیری کند.
در این مقاله، مشکلات رایج سیم جمع کن و روش بررسی و تعمیر آن را توضیح می دهیم و به موضوعاتی مانند تعمیر فنر سیم جمع کن جاروبرقی، نحوه بستن فنر سیم جمع کن جاروبرقی بوش، در رفتن فنر سیم جمع کن جاروبرقی و زمان مناسب برای تعویض فنر می پردازیم. اگر جاروبرقی شما به خوبی سیم را جمع نمی کند یا فنر آن از جای خود خارج شده است، ادامه این مطلب می تواند به شما در شناخت مشکل و انتخاب راهکار مناسب کمک کند.
جهت دریافت راهنمایی و سفارش فنر سیم جمع کن جاروبرقی، کافی است با تولیدی تک‌فنر تماس بگیرید.
نحوه تعمیر سیم جمع کن جاروبرقی
سیم جمع کن یکی از بخش های مهم جاروبرقی است که یک طرف سیم به پلاتین اتصال برق و حلقه مسی وصل است و سر دیگر آن به دوشاخه اتصال برق متصل می باشد.
در اکثر جاروبرقی ها محفظه سیم جمع کن جاروبرقی در بدنه و پشت آن قرار دارد که در هنگام کار کردن با جاروبرقی، کابل سیم را با کشیدن آن خارج کرده و به پریز وصل می کنید.
سیم جمع کن به صورتی در جاروبرقی قرار گرفته است که با دکمه ای که بر روی بدنه جاروبرقی می باشد ارتباط دارد و با فشار دادن آن سیم جاروبرقی به صورت خودکار در محفظه جمع خواهد شد. محفظه سیم جمع کن به صورتی طراحی شده است که در این قسمت هیچ چیز دیگری به جز سیم جارو قرار ندارد.
محفظه سیم جمع کن می تواند به دلیل کشیدن بیش از حد سیم در طول زمان آسیب ببیند و خراب شود. هنگامی که سیم جمع کن خراب شود، سیم جاروبرقی دیگر به صورت خودکار و حتی دستی در محفظه قرار نمی گیرد و باید پخش و رها باشد که در این حالت نیز سیم جاروبرقی آسیب خواهد دید.
- برخی دلایل و روش های تعمیر سیم جمع کن جاروبرقی:
سیم جمع کن به دو دلیل خراب می شود:
مکانیکی
سیم جمع کن، سیم جاروبرقی را جمع نمی کند. برای رفع این مشکل باید فنر استاپو شفت قرقره بررسی و روانکاوی شوند.
الکتریکی
قسمت الکتریکی سیم جمع کن شامل دو شاخه، کابل برق، پلاتین های متصل شده به حلقه مسی و شاخک های انتقال برق به داخل جارو می باشد.
اساس کار سیم جمع کن به این صورت است که انتهای کابل جارو در داخل محفظه سیم جمع کن به کنتاکت ها بسته می شود که این کنتاکت به ریل های دوار متصل هستند. این ریل های به صورتی طراحی شده اند که بر روی چرخ قرقره سیم جمع کن قرار گرفته اند.
هنگامی که کابل سیم به بیرون کشیده می شود این ریل ها به همراه چرخ به گردش در خواهند آمد. برای برقراری ارتباط برق موتور با شبکه، شاخک های ثابت که به ریل های بالا و پایین متصل هستند در تمام لحظات ارتباط را حفظ خواهند کرد.
این شاخک ها به دلیل این که حالت فنری را دارند به سیم جمع کن اجازه چرخش را خواهند داد. از طرف دیگر نیز جریان فاز و نول را دریافت می کنند و به موتور می رسانند.
هنگامی که جریان قطع می شود دو حالت وجود دارد یا کابل برق قطع است یا پلاتین های اتصال دچار مشکل شده اند. برای رفع این مشکل باید بدنه جاروبرقی را باز کنید. سپس سیم های متصل شده به برد موتور را جدا کنید.
در صورت وجود خال بر روی پلاتین ها و حلقه مسی آن ها را با تینر شسته و با سمباده تمیز کنید. گاهی ممکن است پلاتین ها شکسته شده باشند، در این صورت باید آن ها را تعویض و جایگزین کنید.
به این نکته توجه داشته باشید که در برخی از جاروبرقی ها برای دسترسی به پلاتین ها باید قسمت فنر جمع کن را باز کنید. در این صورت حتما مراقب در رفتن فنر باشید.
هرگونه ایراد یا قطعی در محفظه سیم جمع کن باعث بروز مشکل در سیم جمع کن جاروبرقی خواهد شد. اگر تجربه لازم را برای تعمیر سیم جمع کن جاروبرقی ندارید، بهتر است کار را به یک متخصص کاردان بسپارید.

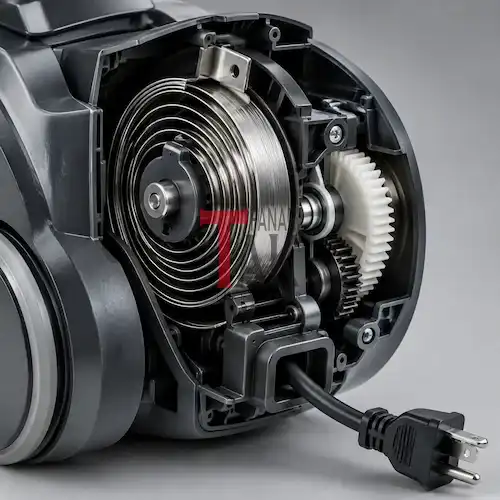

تعمیر سیم جمع کن جاروبرقی

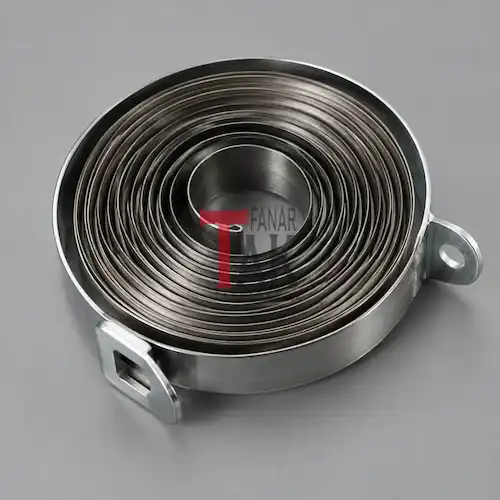

تعمیر فنر سیم جمع کن جاروبرقی چگونه انجام می شود؟
تعمیر فنر سیم جمع کن جاروبرقی معمولا زمانی مطرح می شود که فنر از جای خود خارج شده، حالت ارتجاعی آن کاهش پیدا کرده یا اتصال آن به قرقره دچار مشکل شده باشد. برای تعمیر، ابتدا باید محفظه سیم جمع کن با دقت باز شود و وضعیت فنر، شفت و قرقره بررسی شود. سپس فنر در جای مناسب خود قرار گرفته و میزان کشش آن متناسب با ساختار سیم جمع کن تنظیم می شود.
اگر فنر شکسته یا بیش از حد تغییر شکل داده باشد، تعمیر آن معمولا راهکار مناسبی نیست و تعویض فنر سیم جمع کن جاروبرقی می تواند انتخاب مطمئن تری باشد. باز کردن این قسمت نیاز به دقت دارد، زیرا فنر تحت فشار قرار دارد و در صورت آزاد شدن ناگهانی ممکن است از محفظه خارج شود.
علائم خرابی سیم جمع کن جاروبرقی چیست؟
خرابی سیم جمع کن همیشه به معنی پارگی یا خرابی فنر نیست. اگر سیم جاروبرقی به سختی جمع می شود، هنگام کشیدن بیرون می آید اما دوباره به داخل برنمی گردد، سیم در محفظه گیر می کند یا اتصال برق جاروبرقی قطع و وصل می شود، ممکن است یکی از بخش های مکانیکی یا الکتریکی سیم جمع کن دچار مشکل شده باشد. بررسی فنر، قرقره، پلاتین ها و محل اتصال سیم می تواند علت اصلی خرابی را مشخص کند.
در بعضی موارد نیز در رفتن فنر سیم جمع کن جاروبرقی باعث می شود نیروی لازم برای چرخاندن قرقره از بین برود. در این شرایط، پیش از تعویض کامل سیم جمع کن باید وضعیت فنر و نحوه قرارگیری آن بررسی شود.
نحوه بستن فنر سیم جمع کن جاروبرقی بوش
در مدل های مختلف جاروبرقی بوش، ساختار سیم جمع کن ممکن است متفاوت باشد؛ بنابراین نحوه بستن فنر سیم جمع کن جاروبرقی بوش باید بر اساس شکل قرقره و محل قرارگیری دو سر فنر انجام شود. ابتدا باید فنر به درستی داخل محفظه و روی محل مخصوص خود قرار بگیرد و سپس اتصال آن به قرقره بررسی شود.
پس از بستن فنر، قرقره را با دست و به آرامی حرکت دهید تا از درگیری صحیح فنر با مکانیزم سیم جمع کن مطمئن شوید. اگر فنر بیش از اندازه کشیده شود یا در جهت نامناسب بسته شود، ممکن است سیم به خوبی جمع نشود یا فشار اضافی به قطعات وارد شود.
تعمیر سیم جمع کن جاروبرقی فیلیپس
در تعمیر سیم جمع کن جاروبرقی فیلیپس ابتدا باید مشخص شود مشکل مربوط به جمع نشدن سیم است یا قطع شدن جریان برق. اگر سیم به داخل محفظه برنمی گردد، بررسی فنر، قرقره و مکانیزم قفل اهمیت دارد. اما اگر سیم جمع می شود ولی جاروبرقی روشن نمی شود، باید پلاتین ها، حلقه های اتصال و کابل داخلی نیز بررسی شوند.
ساختار سیم جمع کن در مدل های مختلف فیلیپس یکسان نیست؛ بنابراین هنگام باز کردن محفظه، بهتر است محل قرارگیری قطعات و جهت قرار گرفتن فنر به خاطر سپرده شود. این کار هنگام مونتاژ مجدد و بستن فنر سیم جمع کن جاروبرقی کمک می کند تا قطعات در جای صحیح خود قرار بگیرند.
تعویض فنر سیم جمع کن جاروبرقی بوش چه زمانی لازم است؟
تعویض فنر سیم جمع کن جاروبرقی بوش زمانی ضرورت پیدا می کند که فنر شکسته باشد، شکل اولیه خود را از دست داده باشد یا پس از نصب مجدد نتواند نیروی کافی برای جمع کردن سیم ایجاد کند. در چنین شرایطی تعمیر موقت فنر ممکن است عملکرد سیم جمع کن را برای مدت کوتاهی بهبود دهد اما راهکار مطمئنی محسوب نمی شود.
هنگام تعویض باید فنر جدید از نظر ابعاد، شکل، ضخامت و نحوه اتصال با نمونه قبلی مطابقت داشته باشد. استفاده از فنر نامتناسب می تواند باعث جمع شدن ناقص سیم یا وارد شدن فشار به قرقره شود.
تعمیر سیم جمع کن جاروبرقی
علت در رفتن فنر سیم جمع کن جاروبرقی چیست؟
در رفتن فنر سیم جمع کن جاروبرقی معمولا به دلیل فشار و کشش نامناسب، نصب نادرست فنر، خرابی محل اتصال یا فرسودگی قطعات داخلی اتفاق می افتد. گاهی نیز باز کردن محفظه بدون آزاد کردن صحیح کشش فنر باعث می شود فنر ناگهان از محل خود خارج شود.
اگر فنر از جای خود خارج شده باشد، بهتر است قبل از بستن مجدد، محل اتصال دو سر فنر و وضعیت قرقره بررسی شود. در صورتی که فنر تغییر شکل داده یا شکسته باشد، قرار دادن مجدد آن بدون بررسی ممکن است مشکل را دوباره ایجاد کند.
چه زمانی سیم جمع کن جاروبرقی را تعمیر کنیم و چه زمانی تعویض کنیم؟
اگر مشکل فقط مربوط به خارج شدن فنر از جای خود، کثیف شدن پلاتین ها یا گیر کردن قرقره باشد، معمولا می توان با تعمیر و سرویس قطعه مشکل را برطرف کرد. اما در صورت شکستگی فنر، آسیب جدی قرقره یا خرابی قسمت های انتقال برق، ممکن است تعویض قطعه گزینه مناسب تری باشد.
| مشکل | اقدام پیشنهادی |
|---|---|
| جمع نشدن سیم | بررسی فنر و قرقره |
| در رفتن فنر | بازبینی و نصب صحیح فنر |
| شکستن فنر | تعویض فنر |
| قطع و وصل شدن برق | بررسی پلاتین و اتصالات |
| گیر کردن قرقره | بررسی مکانیزم و شفت |
| آسیب جدی محفظه | بررسی امکان تعویض سیم جمع کن |
نکات مهم هنگام باز کردن و بستن سیم جمع کن جاروبرقی
هنگام تعمیر سیم جمع کن، مهم ترین نکته کنترل کشش فنر است. پیش از باز کردن محفظه باید بدانید فنر در چه جهتی قرار گرفته و چگونه به قرقره متصل شده است. همچنین بهتر است از وارد کردن فشار بیش از حد به فنر خودداری کنید، زیرا تغییر شکل آن می تواند عملکرد سیم جمع کن را مختل کند.
اگر تجربه کافی برای باز کردن این قطعه ندارید، بهتر است به جای آزمون و خطا، تعمیر را به فرد متخصص بسپارید. به خصوص در مدل هایی که فنر تحت کشش زیادی قرار دارد، باز کردن نادرست می تواند باعث آزاد شدن ناگهانی فنر و آسیب به قطعات شود.
مشاهده اینترنتی حُجره این مجموعه:
سخن پایانی
خرابی سیم جمع کن جاروبرقی می تواند به دلیل مشکلات مختلفی مانند فرسودگی یا در رفتن فنر، خرابی قرقره، ایراد در پلاتین ها یا آسیب کابل ایجاد شود. در بسیاری از موارد، با بررسی دقیق و تعمیر یا تعویض فنر می توان عملکرد سیم جمع کن را دوباره به حالت مناسب برگرداند. به همین دلیل، تشخیص علت خرابی قبل از تعویض کامل قطعه اهمیت زیادی دارد.
برای تعمیر فنر سیم جمع کن جاروبرقی و انتخاب فنر مناسب، باید مدل جاروبرقی و مشخصات فنی قطعه در نظر گرفته شود. مجموعه تک فنر با ارائه انواع فنرهای مورد استفاده در سیم جمع کن جاروبرقی می تواند در انتخاب و تامین قطعه مناسب به شما کمک کند.
