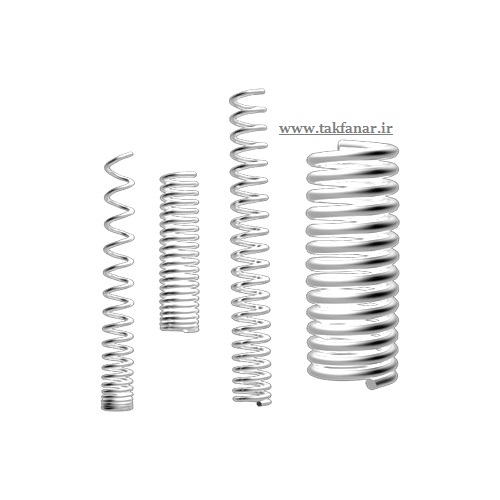

راهنما روش تولید و خرید فنر ریز سفارشی
فنر ریز یکی از مهم‌ترین قطعات مکانیکی در صنایع مدرن است که با وجود ابعاد کوچک، نقش بسیار مهمی در عملکرد تجهیزات حساس ایفا می‌کند. این نوع فنر که با نام‌هایی مانند میکروفنر، فنر مینیاتوری و فنر دقیق نیز شناخته می‌شود، در محصولاتی استفاده می‌شود که فضای نصب محدود بوده اما دقت عملکرد و کیفیت قطعه اهمیت بالایی دارد.
امروزه از فنر ریز در صنایع پزشکی، الکترونیک، خودروسازی، تجهیزات آزمایشگاهی، ابزار دقیق، ساعت‌سازی، صنایع مخابرات و بسیاری از دستگاه‌های صنعتی استفاده می‌شود. تولید این فنرها نیازمند دستگاه‌های CNC دقیق، مواد اولیه استاندارد و کنترل کیفیت پیشرفته است تا محصول نهایی بتواند در ابعاد بسیار کوچک، نیروی مورد نیاز را با دقت بالا تأمین کند. در این مقاله با انواع فنر ریز، کاربردها، ویژگی‌ها، روش تولید، عوامل مؤثر بر قیمت و نکات مهم هنگام خرید آشنا خواهید شد.
جهت دریافت راهنمایی و سفارش انواع فنر، کافی است با تولیدی تک‌فنر تماس بگیرید.
فنر ریز چیست؟
فنر ریز نوعی فنر صنعتی است که قطر سیم، قطر خارجی و طول آن نسبت به فنرهای معمولی بسیار کوچک‌تر است. این فنرها به گونه‌ای طراحی می‌شوند که در فضاهای محدود بتوانند نیروی کششی، فشاری یا پیچشی مورد نیاز را ایجاد کنند.
اگرچه اندازه این فنرها کوچک است، اما از نظر استحکام، دقت عملکرد و طول عمر تفاوتی با فنرهای بزرگ ندارند. در بسیاری از تجهیزات حساس، عملکرد صحیح دستگاه به کیفیت همین فنرهای کوچک وابسته است.
در تولید فنر ریز، تلرانس ابعادی بسیار اهمیت دارد؛ زیرا اختلاف چند صدم میلی‌متر نیز می‌تواند باعث اختلال در عملکرد قطعه شود. به همین دلیل، تولید این نوع فنر معمولاً با استفاده از ماشین‌آلات CNC و تجهیزات اندازه‌گیری دقیق انجام می‌شود.

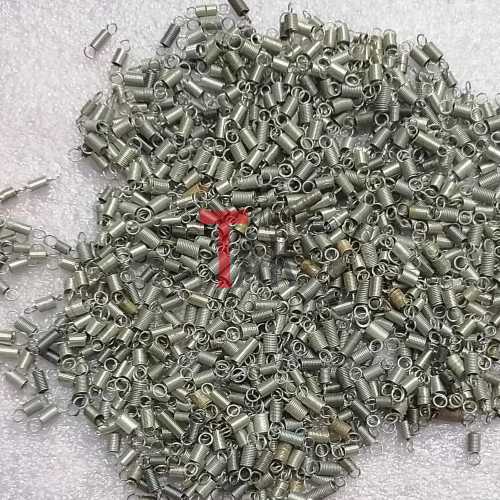

فنر ریز
مشخصات فنی فنر ریز
جدول زیر مشخصات رایج فنرهای ریز را نشان می‌دهد.
| مشخصه | مقدار تقریبی |
|---|---|
| قطر سیم | ۰.۰۵ تا ۲ میلی‌متر |
| قطر خارجی | ۰.۵ تا ۲۰ میلی‌متر |
| طول فنر | متناسب با سفارش |
| نوع فنر | فشاری، کششی، پیچشی، فرم‌دار |
| جنس | فولاد فنری، استیل، فسفر برنز، برنج |
| روش تولید | CNC و دستگاه‌های تمام اتوماتیک |
| نوع سفارش | استاندارد یا سفارشی |
این مشخصات بسته به کاربرد و نیاز مشتری قابل تغییر است و بسیاری از تولیدکنندگان امکان ساخت فنر ریز با ابعاد اختصاصی را فراهم می‌کنند.
مهم‌ترین ویژگی‌های فنر ریز
ابعاد کوچک و طراحی دقیق
مهم‌ترین ویژگی فنر ریز، امکان استفاده در فضاهای بسیار محدود است. بسیاری از تجهیزات الکترونیکی و پزشکی فضای کافی برای نصب فنرهای معمولی ندارند و به همین دلیل از فنرهای مینیاتوری استفاده می‌شود.
دقت عملکرد بالا
در صنایع حساس، حتی تغییر بسیار جزئی در نیروی فنر می‌تواند عملکرد دستگاه را مختل کند. به همین دلیل، فنرهای ریز با دقت ابعادی بالا تولید می‌شوند تا نیرویی یکنواخت و قابل پیش‌بینی ایجاد کنند.
مقاومت مکانیکی مناسب
با وجود ابعاد کوچک، این فنرها می‌توانند بارهای قابل توجهی را تحمل کنند. انتخاب صحیح جنس مفتول و عملیات حرارتی باعث افزایش استحکام و دوام آن‌ها می‌شود.
طول عمر بالا
در صورتی که مواد اولیه استاندارد و فرآیند تولید اصولی باشد، فنر ریز می‌تواند میلیون‌ها سیکل کاری را بدون افت عملکرد تحمل کند.
امکان تولید سفارشی
یکی از مزیت‌های مهم فنر ریز، قابلیت طراحی و تولید بر اساس نقشه یا نمونه مشتری است. این ویژگی باعث شده صنایع مختلف بتوانند فنر متناسب با نیاز خود را سفارش دهند.
انواع فنر ریز
فنر ریز فشاری
فنر فشاری ریز پرکاربردترین نوع فنر مینیاتوری محسوب می‌شود. این فنر هنگام وارد شدن نیرو فشرده شده و پس از حذف نیرو به حالت اولیه بازمی‌گردد.
کاربردها:
- تجهیزات پزشکی
- کلیدهای الکترونیکی
- ابزار دقیق
- تجهیزات آزمایشگاهی
- قطعات خودرو
فنر ریز کششی
فنر کششی ریز دارای دو قلاب در دو طرف خود است و هنگام کشیده شدن انرژی ذخیره می‌کند.
از این نوع فنر در موارد زیر استفاده می‌شود:
- مکانیزم قفل‌ها
- تجهیزات الکترونیکی
- ابزارهای اندازه‌گیری
- قطعات ظریف صنعتی
فنر ریز پیچشی
فنر پیچشی برای ایجاد گشتاور طراحی می‌شود و هنگام چرخش انرژی را ذخیره می‌کند.
کاربردهای آن شامل:
- لولاهای کوچک
- تجهیزات پزشکی
- ابزارهای دقیق
- مکانیزم باز و بسته شدن قطعات
فنر ریز فرم‌دار
در برخی صنایع، شکل فنر مطابق نقشه مهندسی طراحی می‌شود و تنها به حالت مارپیچی محدود نیست. این نوع فنرها با استفاده از دستگاه‌های CNC تولید شده و در تجهیزات خاص کاربرد دارند.

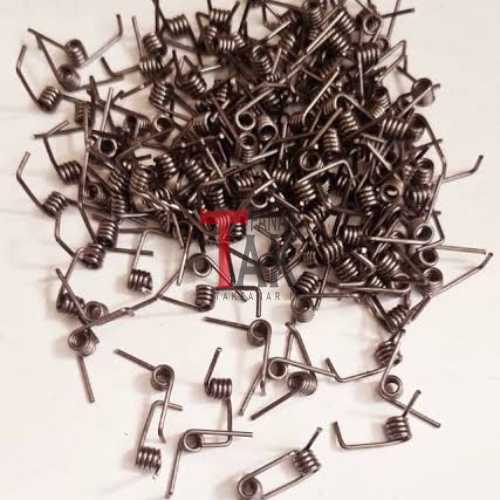

فنر ریز
روش تولید فنر ریز
تولید فنر ریز به دلیل ابعاد بسیار کوچک و حساسیت بالای آن، با تولید فنرهای معمولی تفاوت زیادی دارد. در این فرآیند علاوه بر کیفیت مواد اولیه، دقت دستگاه‌ها و کنترل کیفیت نیز اهمیت ویژه‌ای دارد. کوچک‌ترین خطا در قطر سیم، تعداد حلقه‌ها یا زاویه پیچش می‌تواند عملکرد فنر را تحت تأثیر قرار دهد.
۱. انتخاب مفتول مناسب
اولین مرحله، انتخاب مفتول فنری با کیفیت است. بسته به نوع کاربرد، از فولاد فنری، استیل ضدزنگ، فسفر برنز یا آلیاژهای خاص استفاده می‌شود. انتخاب جنس مناسب باعث افزایش مقاومت در برابر خستگی، خوردگی و تغییر شکل می‌شود.
۲. طراحی مهندسی
در این مرحله مشخصاتی مانند قطر سیم، قطر خارجی، طول آزاد، تعداد حلقه‌ها، میزان نیروی مورد نیاز و تلرانس ابعادی تعیین می‌شود. اگر فنر به‌صورت سفارشی تولید شود، طراحی بر اساس نقشه یا نمونه مشتری انجام خواهد شد.
۳. فرم‌دهی با دستگاه CNC
مهم‌ترین مرحله تولید، فرم‌دهی مفتول است. دستگاه‌های CNC با دقت بسیار بالا، سیم را به شکل موردنظر تبدیل می‌کنند. این دستگاه‌ها امکان تولید فنرهای بسیار کوچک با تلرانس دقیق را فراهم می‌کنند.
۴. عملیات حرارتی
پس از شکل‌دهی، فنر تحت عملیات حرارتی قرار می‌گیرد تا تنش‌های ایجادشده در فرآیند تولید از بین برود و مقاومت مکانیکی آن افزایش یابد. این مرحله نقش مهمی در افزایش طول عمر فنر دارد.
۵. پرداخت سطح و آبکاری
در صورت نیاز، سطح فنر پرداخت شده یا با پوشش‌هایی مانند گالوانیزه، نیکل یا سایر پوشش‌های ضدخوردگی محافظت می‌شود.
۶. کنترل کیفیت
در پایان، تمامی فنرها از نظر ابعاد، میزان نیروی تولیدی، کیفیت سطح، تعداد حلقه‌ها و عملکرد بررسی می‌شوند تا محصول نهایی مطابق استانداردهای تعیین‌شده باشد.
مزایای استفاده از فنر ریز
استفاده از فنر ریز در صنایع مختلف مزایای زیادی دارد که مهم‌ترین آن‌ها عبارت‌اند از:
- اشغال فضای بسیار کم
- دقت عملکرد بالا
- قابلیت تولید در ابعاد سفارشی
- تحمل سیکل‌های کاری متعدد
- مقاومت مناسب در برابر خستگی
- امکان تولید با جنس‌های مختلف
- قابلیت استفاده در تجهیزات حساس
- وزن پایین
- نصب آسان
- طول عمر بالا در صورت طراحی صحیح
قیمت فنر ریز به چه عواملی بستگی دارد؟
یکی از رایج‌ترین سوالات خریداران، قیمت فنر ریز است. برخلاف بسیاری از قطعات صنعتی، قیمت این محصول تنها به اندازه آن وابسته نیست و عوامل مختلفی در تعیین هزینه نهایی نقش دارند.
مهم‌ترین عوامل عبارت‌اند از:
- جنس مفتول
- قطر سیم
- قطر خارجی فنر
- طول فنر
- تعداد حلقه‌ها
- میزان نیروی مورد نیاز
- نوع فنر (فشاری، کششی یا پیچشی)
- عملیات حرارتی
- نوع آبکاری
- تیراژ سفارش
- دقت ساخت و تلرانس موردنیاز
هنگام خرید فنر ریز به چه نکاتی توجه کنیم؟
انتخاب یک فنر مناسب تنها به ابعاد آن محدود نمی‌شود. برای داشتن عملکرد مطلوب بهتر است هنگام خرید به موارد زیر توجه کنید.
- قطر سیم، قطر خارجی، طول آزاد، تعداد حلقه‌ها و میزان نیروی مورد نیاز باید کاملاً مشخص باشد.
- اگر فنر در محیط مرطوب یا خورنده استفاده می‌شود، بهتر است از استیل ضدزنگ استفاده شود.
- فنر باید بدون ترک، تاب‌خوردگی یا تغییر شکل باشد و حلقه‌های آن کاملاً یکنواخت تولید شده باشند.
- در تجهیزات حساس، تلرانس ساخت اهمیت زیادی دارد و بهتر است تولیدکننده از دستگاه‌های CNC استفاده کند.
- گاهی استفاده از فنرهای آماده امکان‌پذیر نیست؛ در این شرایط، تولید سفارشی مطابق نقشه بهترین انتخاب خواهد بود.
چرا تولید سفارشی فنر ریز اهمیت دارد؟
بسیاری از تجهیزات صنعتی دارای طراحی اختصاصی هستند و استفاده از فنرهای آماده نمی‌تواند نیاز آن‌ها را برطرف کند. در چنین شرایطی، طراحی و تولید سفارشی بهترین راهکار است. در تولید سفارشی، تمامی مشخصات از جمله قطر سیم، طول، تعداد حلقه، جنس، نوع قلاب، نیروی کاری و پوشش سطحی مطابق نیاز پروژه تعیین می‌شود. این موضوع علاوه بر افزایش دقت عملکرد، عمر مفید قطعه را نیز افزایش می‌دهد.
خرید فنر ریز از گروه صنعتی تک فنر
اگر به دنبال تولید یا خرید فنر ریز با کیفیت بالا هستید، انتخاب یک تولیدکننده باتجربه اهمیت زیادی دارد. گروه صنعتی تک فنر با بهره‌گیری از دستگاه‌های CNC، استفاده از مواد اولیه استاندارد و کنترل کیفیت دقیق، امکان تولید انواع فنرهای ریز فشاری، کششی، پیچشی و فرم‌دار را متناسب با نیاز صنایع مختلف فراهم کرده است.
در این مجموعه امکان تولید فنر بر اساس نقشه، نمونه یا مشخصات فنی مشتری وجود دارد و سفارش‌ها در تیراژهای مختلف، از نمونه‌سازی تا تولید انبوه، قابل انجام هستند. اگر در انتخاب نوع فنر یا مشخصات فنی آن نیاز به راهنمایی دارید، کارشناسان تک فنر آماده ارائه مشاوره تخصصی و استعلام قیمت هستند.
سوالات متداول
فنر ریز از چه جنسی ساخته می‌شود؟
این فنرها معمولاً از فولاد فنری، استیل ضدزنگ، فسفر برنز یا برنج تولید می‌شوند و انتخاب جنس به شرایط کاری و محیط استفاده بستگی دارد.
آیا امکان تولید فنر ریز به‌صورت سفارشی وجود دارد؟
بله، بسیاری از تولیدکنندگان از جمله گروه صنعتی تک فنر، فنرهای ریز را بر اساس نقشه، نمونه یا مشخصات فنی مشتری تولید می‌کنند.
قیمت فنر ریز چگونه تعیین می‌شود؟
قیمت به عواملی مانند جنس مفتول، قطر سیم، ابعاد، نوع فنر، تیراژ سفارش، دقت ساخت و عملیات تکمیلی بستگی دارد.
فنر ریز در چه صنایعی کاربرد دارد؟
این نوع فنر در صنایع پزشکی، الکترونیک، خودرو، هوافضا، مخابرات، ساعت‌سازی، تجهیزات آزمایشگاهی و ابزار دقیق کاربرد گسترده‌ای دارد.
مشاهده حُجره اینترنتی این مجموعه:
سخن پایانی
فنر ریز یکی از مهم‌ترین قطعات در طراحی تجهیزات دقیق و حساس است و با وجود ابعاد کوچک، نقشی اساسی در عملکرد صحیح بسیاری از دستگاه‌ها ایفا می‌کند. انتخاب جنس مناسب، طراحی اصولی، تولید با دستگاه‌های دقیق و کنترل کیفیت، عواملی هستند که کیفیت نهایی این محصول را تعیین می‌کنند. اگر قصد خرید یا سفارش ساخت فنر ریز را دارید، بهتر است با تولیدکننده‌ای همکاری کنید که توانایی تولید سفارشی، رعایت تلرانس‌های دقیق و استفاده از مواد اولیه استاندارد را داشته باشد تا محصول نهایی از نظر عملکرد، دوام و دقت، پاسخگوی نیاز پروژه شما باشد.
