انواع فنر و کاربرد آنها در صنعت
فنر یکی از قطعات پرکاربرد در صنایع مختلف است که برای جذب و ذخیره انرژی، کنترل حرکت، ایجاد نیروی فشاری یا کششی و بازگرداندن قطعات به موقعیت اولیه استفاده می شود. با توجه به نوع کاربرد، فنرها در شکل ها و اندازه های مختلف تولید می شوند و هر مدل ویژگی و عملکرد متفاوتی دارد.
شناخت انواع فنر به شما کمک می کند هنگام طراحی، تعمیر یا ساخت قطعات صنعتی، مدل مناسب را انتخاب کنید. فنر فشاری، کششی، پیچشی، شاخکی، حلزونی، تسمه ای و فرم دار از جمله مدل هایی هستند که در تجهیزات و ماشین آلات مختلف مورد استفاده قرار می گیرند. در ادامه با فنر، انواع آن و نکات مهم در انتخاب و ساخت این قطعه بیشتر آشنا می شویم.
جهت دریافت راهنمایی و سفارش انواع فنر، با تولیدی تک‌فنر تماس بگیرید.
فنر چیست و چه کاربردی دارد؟
فنر قطعه ای مکانیکی با خاصیت ارتجاعی است که در اثر وارد شدن نیرو تغییر شکل می دهد و پس از کاهش یا حذف نیرو، تمایل دارد به حالت اولیه خود بازگردد. فنر می تواند برای ذخیره انرژی، جذب ضربه، ایجاد فشار یا کشش و کنترل حرکت قطعات در یک مجموعه مکانیکی مورد استفاده قرار گیرد.
کاربرد فنر به نوع طراحی و عملکرد آن بستگی دارد. از انواع فنر در ماشین آلات صنعتی، تجهیزات مکانیکی، صنایع خودرو، لوازم خانگی، ابزارآلات و بسیاری از قطعاتی که نیاز به نیروی بازگشت یا کنترل حرکت دارند استفاده می شود.
انواع فنر و کاربرد هر کدام
فنرها را می توان بر اساس شکل، نحوه عملکرد و نوع نیروی وارد شده به آنها دسته بندی کرد. در صنعت، انتخاب نوع فنر باید بر اساس شرایط کاری و میزان نیروی مورد نیاز انجام شود. رایج ترین انواع فنر عبارتند از:
| نوع فنر | کاربرد و عملکرد |
|---|---|
| فنر فشاری | تحمل نیروی فشاری و ایجاد نیروی بازگشت |
| فنر کششی | ایجاد نیروی کششی و بازگرداندن قطعات |
| فنر پیچشی | ایجاد گشتاور و کنترل حرکت چرخشی |
| فنر شاخکی | ایجاد نیروی نگهدارنده، فشاری یا بازگرداننده |
| فنر حلزونی | ذخیره انرژی و ایجاد حرکت چرخشی |
| فنر تسمه ای | استفاده در مکانیزم های جمع شونده و صنعتی |
| فنر فرم دار | تولید بر اساس شکل و عملکرد اختصاصی قطعه |
| فنر دوقلو | استفاده در مجموعه هایی که به عملکرد همزمان دو فنر نیاز دارند |
فنر فشاری
فنر فشاری یکی از رایج ترین انواع فنر صنعتی است. این فنر هنگام وارد شدن نیرو فشرده می شود و پس از برداشته شدن نیرو تلاش می کند به طول اولیه خود بازگردد. فنرهای فشاری در ماشین آلات، تجهیزات صنعتی، قطعات مکانیکی و لوازم مختلف کاربرد دارند.
فنر کششی
فنر کششی برای ایجاد نیروی کششی طراحی می شود و معمولا دارای قلاب یا حلقه در دو طرف است. زمانی که فنر تحت کشش قرار می گیرد، انرژی در آن ذخیره شده و پس از کاهش نیرو، فنر تمایل دارد به طول اولیه خود برگردد.
فنر پیچشی
فنر پیچشی برای ایجاد گشتاور در یک حرکت چرخشی استفاده می شود. این نوع فنر معمولا دارای یک بدنه مارپیچی و دو بازو است که با چرخش یکی از آنها، فنر نیروی بازگرداننده ایجاد می کند.

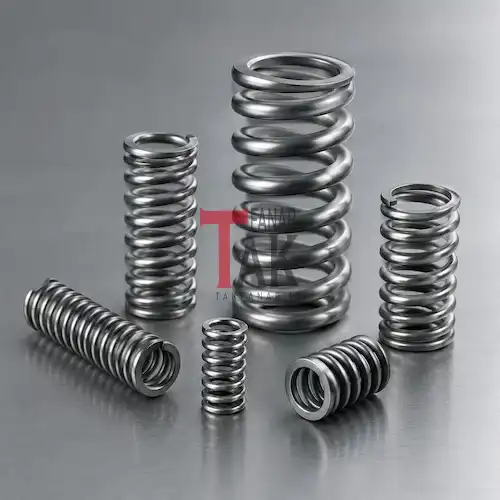

انواع فنر
انواع فنرهای فشاری و تفاوت آنها
فنرهای فشاری از نظر قطر، طول، تعداد دور، شکل انتهایی، جنس و میزان نیروی قابل تحمل با یکدیگر تفاوت دارند. به همین دلیل نمی توان تنها بر اساس ظاهر فنر، مدل مناسب را برای یک کاربرد مشخص انتخاب کرد.
در ساخت فنر فشاری باید مشخصاتی مانند میزان فشار، فضای نصب، طول آزاد، قطر مفتول و شرایط کاری در نظر گرفته شود. برای مثال، فنری که در یک قطعه صنعتی تحت فشار مداوم قرار دارد، باید از نظر جنس و مشخصات فنی متناسب با همان شرایط طراحی شود.
در صورتی که نیروی مورد نیاز یا ابعاد فنر به درستی محاسبه نشود، احتمال کاهش عمر فنر، تغییر شکل دائمی یا عملکرد نامناسب قطعه افزایش پیدا می کند.
انواع فنر پیچشی کدامند؟
فنر پیچشی برخلاف فنر فشاری و کششی، برای ایجاد نیروی چرخشی یا گشتاور مورد استفاده قرار می گیرد. این فنرها معمولا با توجه به قطر مفتول، قطر بدنه، تعداد دور، جهت پیچش و شکل بازوها طراحی می شوند.
انواع فنر پیچشی می توانند از نظر فرم و ابعاد با یکدیگر متفاوت باشند. برای همین در کاربردهای صنعتی، فنر پیچشی معمولا بر اساس مشخصات مکانیزم و فضای نصب طراحی و ساخته می شود. نوع مناسب فنر باید بتواند گشتاور مورد نیاز را ایجاد کند و در برابر تعداد دفعات عملکرد و شرایط محیطی مقاومت کافی داشته باشد.
فنر شاخکی چیست و کجا استفاده می شود؟
فنر شاخکی یکی از انواع فنرهای فرم دار است که معمولا دارای یک یا چند بازو یا شاخک بوده و برای ایجاد نیروی نگهدارنده، فشاری یا بازگرداننده مورد استفاده قرار می گیرد. شکل و ابعاد این فنر بر اساس محل نصب و عملکرد مورد انتظار تعیین می شود.
فنر شاخکی می تواند در قطعات مکانیکی، تجهیزات صنعتی و مجموعه هایی که نیاز به نیروی برگشت یا نگهداری قطعه دارند استفاده شود. در ساخت این نوع فنر، ضخامت مفتول، فرم شاخک ها، زاویه خم ها و ابعاد نهایی باید متناسب با کاربرد تعیین شوند.
بیشتر بخوانید:
فنر صنعتی چیست و چه تفاوتی با فنر معمولی دارد؟
فنر صنعتی برای استفاده در ماشین آلات، تجهیزات تولیدی و قطعاتی ساخته می شود که معمولا تحت فشار، کشش، پیچش یا حرکت مداوم قرار دارند. به همین دلیل در ساخت فنر صنعتی، انتخاب جنس مناسب و رعایت دقیق ابعاد اهمیت زیادی دارد.
فنر صنعتی می تواند از مفتول یا تسمه فلزی ساخته شود و بسته به کاربرد، شکل و مشخصات متفاوتی داشته باشد. در این نوع فنر، عواملی مانند میزان نیرو، تعداد دفعات عملکرد، دمای محیط، شرایط کاری و فضای نصب باید هنگام طراحی و تولید مورد توجه قرار گیرند.
قدرت و نرخ فنر چگونه تعیین می شود؟
یکی از پارامترهای مهم در عملکرد فنر، نرخ فنر است. نرخ فنر نشان می دهد برای ایجاد مقدار مشخصی تغییر شکل در فنر، چه میزان نیرو مورد نیاز است. هرچه نرخ فنر بیشتر باشد، برای تغییر شکل آن نیروی بیشتری لازم خواهد بود.
قدرت و عملکرد نهایی فنر تنها به نرخ آن وابسته نیست و عواملی مانند جنس ماده، قطر مفتول، قطر فنر، تعداد دور، طول آزاد و نوع طراحی نیز تاثیرگذار هستند. به همین دلیل، برای ساخت یک فنر مناسب باید مشخصات فنی آن متناسب با کاربرد تعیین شود.
پارامترهای مهم در انتخاب فنر
پیش از سفارش یا ساخت فنر باید مشخصات فنی آن مشخص شود. مهم ترین موارد عبارتند از:
- نوع فنر و نحوه عملکرد آن
- جنس مفتول یا تسمه
- قطر مفتول
- قطر و طول فنر
- تعداد دور
- میزان نیروی مورد نیاز
- فضای نصب
- شرایط محیطی و دمای کاری
- تعداد دفعات عملکرد فنر
این اطلاعات به فنر ساز کمک می کند محصولی متناسب با نیاز قطعه تولید کند و از انتخاب فنری با ظرفیت نامناسب جلوگیری شود.

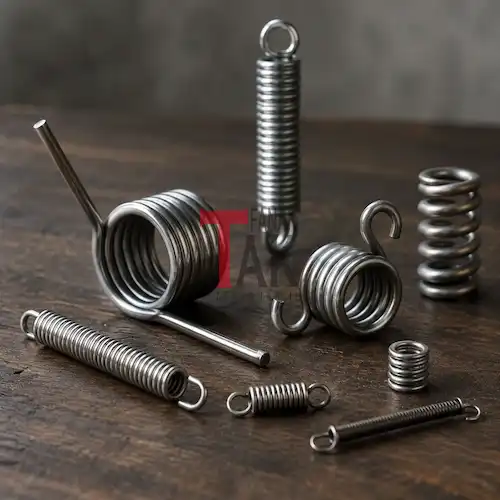

انواع فنر
فنر سازی چگونه انجام می شود؟
فنر سازی با توجه به نوع فنر، جنس، ابعاد و دقت مورد نیاز، مراحل متفاوتی دارد. در ابتدا مشخصات فنی قطعه مانند نوع فنر، قطر مفتول، قطر فنر، طول، تعداد دور و نیروی مورد نیاز تعیین می شود. سپس مفتول یا تسمه با استفاده از تجهیزات مناسب فرم دهی شده و شکل نهایی فنر ایجاد می شود.
در برخی فنرها، عملیات تکمیلی مانند حرارت دهی، برش، پرداخت یا کنترل ابعادی نیز انجام می شود. در تولید فنرهای صنعتی و سفارشی، کنترل دقیق ابعاد و مشخصات فنی اهمیت زیادی دارد؛ زیرا حتی تغییرات کوچک در اندازه یا فرم می تواند عملکرد فنر را تغییر دهد.
خرید انواع فنر از تک فنر
اگر برای ماشین آلات، تجهیزات صنعتی یا قطعات مکانیکی خود به فنر فشاری، کششی، پیچشی، شاخکی، حلزونی، تسمه ای یا فرم دار نیاز دارید، انتخاب صحیح نوع فنر و مشخصات فنی آن اهمیت زیادی دارد.
مجموعه تک فنر در زمینه فنر سازی و تولید انواع فنر فعالیت دارد و امکان ساخت فنر بر اساس ابعاد، نمونه یا مشخصات مورد نیاز مشتری را فراهم می کند. برای استعلام و سفارش، می توانید مشخصات قطعه یا نمونه فنر مورد نظر خود را ارائه دهید تا نوع و مشخصات مناسب بررسی شود.
مشاهده حُجره این مجموعه:
💭 سخن پایانی
انواع فنر با توجه به نحوه عملکرد، شکل و کاربرد در مدل های مختلفی تولید می شوند. فنرهای فشاری، کششی، پیچشی، شاخکی، حلزونی، تسمه ای و فرم دار از پرکاربردترین مدل ها در صنایع مختلف هستند و هر کدام برای شرایط خاصی طراحی می شوند.
در انتخاب فنر، توجه به نوع نیرو، ابعاد، جنس، نرخ فنر و شرایط کاری اهمیت زیادی دارد. به همین دلیل برای کاربردهای صنعتی و سفارشی بهتر است مشخصات فنر پیش از تولید به صورت دقیق تعیین شود تا محصول نهایی عملکرد مناسب و عمر مفید کافی داشته باشد.
شما بزرگواران می توانید از طریق صفحه تماس با ما در ارتباط باشید.
